土木工事 Civil engineering work

塩冶赤川　防災安全交付金（広域河川）工事　天神北橋下部工

カテゴリ土木工事

施工事例データ

案件名

塩冶赤川　防災安全交付金（広域河川）工事　天神北橋下部工

場所

出雲市天神町～古志町地内

工期

平成30年3月30日～平成31年1月31日

発注者

島根県出雲県土整備事務所

詳細

施工延長	L=35.5m
■河川土工	掘削工 V=80m³ 盛土工 V=10m³ 残土処理工 V=80m³
■橋台工	Ａ１・Ａ２橋台 1式作業土工 1式場所打ち杭工 1式『オールケーシング工法』Ａ１橋台 φ1000、Ｌ＝37.5m、Ｎ＝4本Ａ２橋台 φ1000、Ｌ＝37.0m、Ｎ＝4本
■ブロック積工	コンクリートブロックＡ=159.4m² かご工Ａ=16.0m²
■植生工	種子散布Ａ=63.0m²
■法覆護岸工	1式
■擁壁護岸工	1式
■排水構造物工	1式
■吐口工	1式
■構造物取壊し工	1式
■仮設工	工事用道路 L=150.0m 施工ヤード 1式土留・仮締切工 1式鋼矢板（Ⅲ型）圧入Ｎ＝356枚山留材設置 1式
■残土処理工	残土処理工 V=910m³

施工事例データ

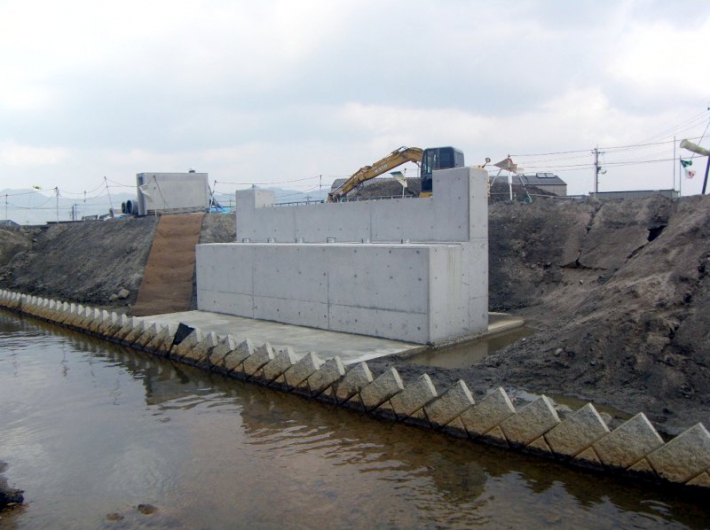

当工事は、塩冶赤川河川改修事業に伴い天神北橋の架け替えが生じた為施工する橋梁下部工事です。
現場は地下水位が高く砂質土で掘削が困難な為、土留・仮締切工を計画し、鋼矢板（Ⅲ型.Ｌ=10.0ｍ）圧入→山留材を設置しました。
橋台工の基礎杭は、場所打杭『全回転オールケーシング工法』杭径φ1000.Ａ1杭長Ｌ=37.5,Ｎ=4、Ａ2Ｌ=37.0,Ｎ=4本を施工しました。
近隣に民家・介護施設があり、着手から完成まで騒音・振動・粉塵等の発生を最小限に抑え、施工する計画とし実践しました。
結果、通行規制による交通災害・施工中での労働災害及び降雨による出水時の被災も無く、平成31年1月末に無事竣工しました。

島根県知事表彰を頂きました。
